溶氣氣浮機是一種引進國外先進的技術并結合我國國情和行業特點開發成功的新型氣浮設備。小編要分享的是溶氣氣浮機內部結構原理圖解。

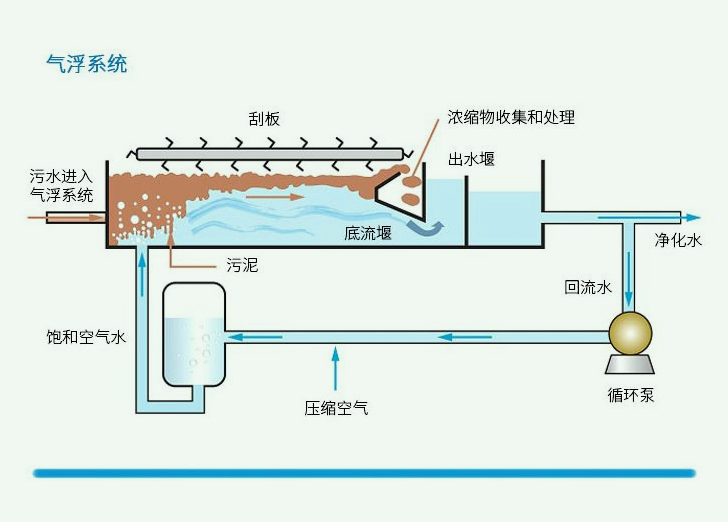

溶氣系統主要由溶氣罐、儲氣罐、空氣壓縮機、高壓泵組成。溶氣罐是系統中最關鍵的部分，其作用就是實現水和空氣的充分接觸，加速空氣的溶解。它是一個密閉耐壓鋼罐，內部設計有擋板、隔套，可以加速空氣和水體的擴散、傳質過程，提高溶氣效率。

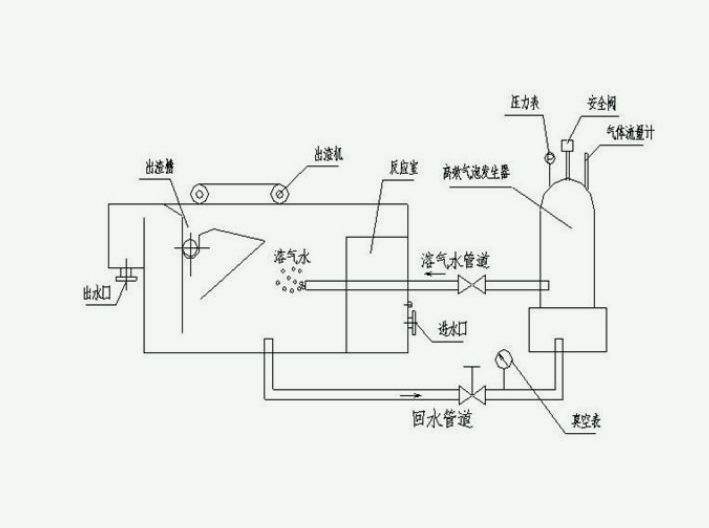

溶氣氣浮機外形是方形鋼制結構，是污水處理的主體和核心，內部由釋放器、排空管、出水管、污泥槽、刮板及傳動系統等組成。釋放器置于氣浮機中央位置，是生產微氣泡的關鍵部件。溶氣罐來的溶氣水在這里與廢水充分混合，突然釋放，產生劇烈攪動和渦流，形成直徑約為20-50UM的微氣泡，而黏附于廢水中的絮凝體上，從而降低絮凝體的比重而上升，清水徹底分離出來。

出水管均布于箱體下部，并通過一根直立主管連接到箱上部溢出，溢出口設有水位調節手柄，便于調節罐內水位。排空管安裝于箱體底部，用于排出沉積于箱底的沉淀物。箱體上設有污泥槽，槽上有刮板，刮板不斷轉動，連續將上浮的污泥刮到污泥槽子內，自流至污泥池內。經過以上環節處理后的部分清水，經氣浮循環工作泵，加壓進水溶氣罐中與空氣進行混合，空氣溶解到水中，這時的溶氣效率 達到80％以上；溶氣罐中的空氣由液位自控儀控制空壓機，自動布沖到溶氣罐中；

溶氣罐出來的溶氣水，此時溶氣罐的壓力為0.3-0.4Mpa，經過釋放器，使溶氣水壓力減壓釋放，溶氣水壓力減為零或負壓，溶解在水中的空氣從水中釋放出來，形成粒徑為20-50μm的微氣泡，微氣泡同污水中的懸浮物結合，部分微氣泡就直接生長在懸浮物中，使懸浮物在污水中的比重變小，直至浮上水體表面；形成大量浮渣，再有氣浮池上安裝的鏈?zhǔn)焦文瓩C(jī)，把浮渣清除；氣浮池底部的清水，經清水給水管，進入氣浮清水池后，除部分作為回流溶氣水外，可直接向外排放或進入后一級處理設備。

溶氣氣浮機內部結構圖原理由樂中環保整理總結。
